Modelo:

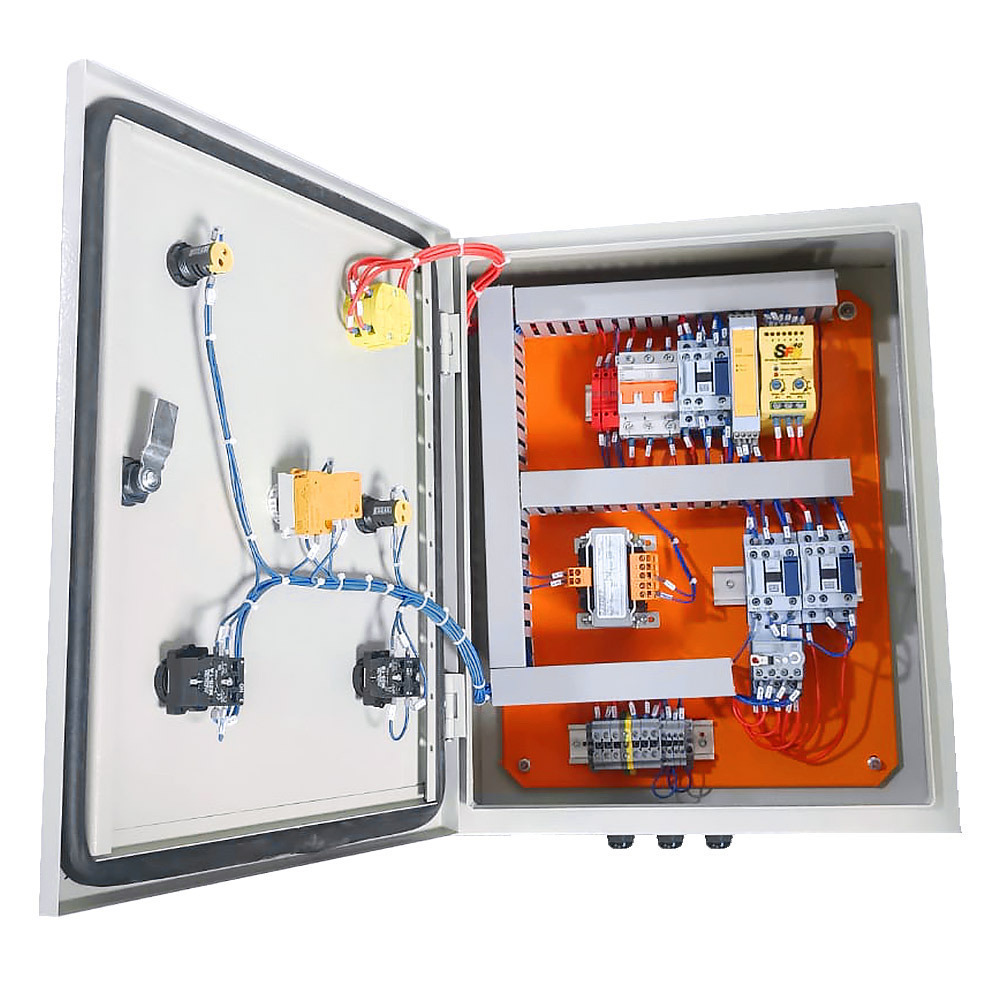

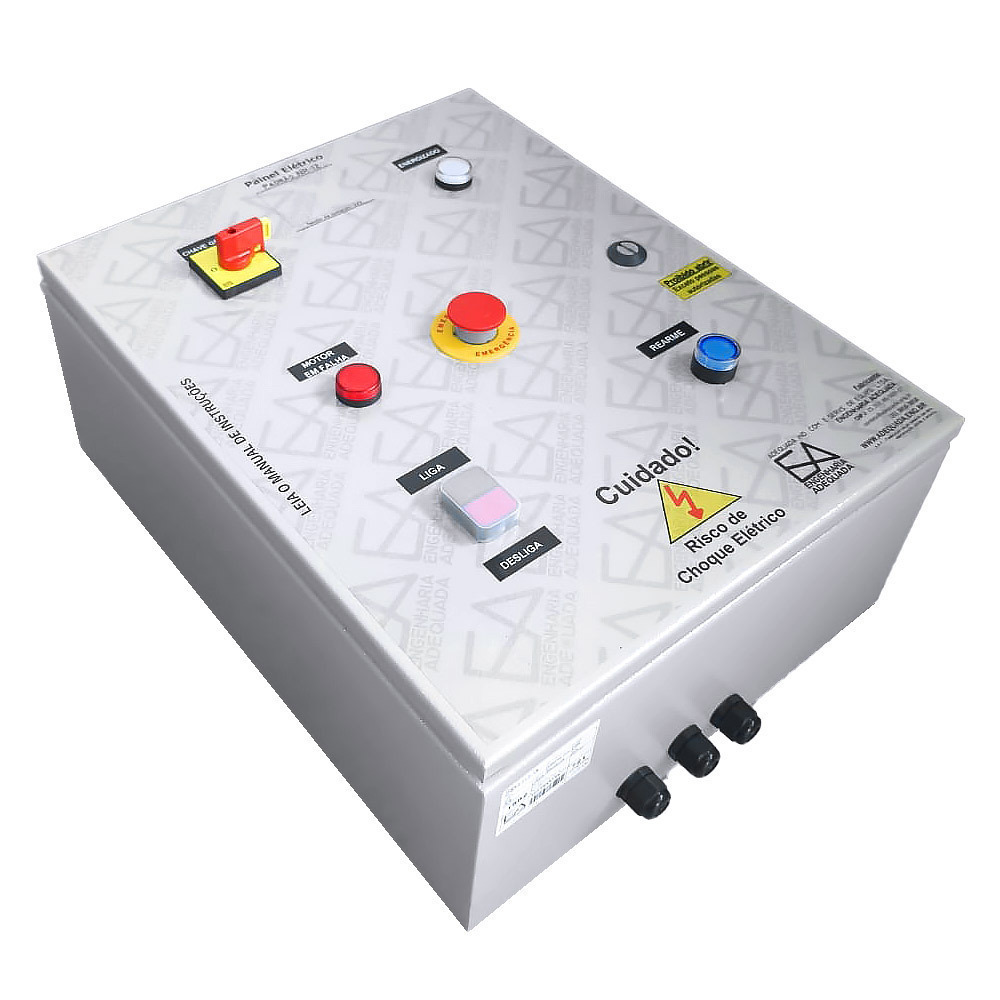

Painel Elétrico NR-12 da Engenharia Adequada.

Modelo PNE3-FLD-1E.

Montagem espaçada, atende até a Categoria 3 ou 4 da NR-12 e suporta até 27 A.

Ele vem com o exclusivo SISTEMA DE FRENAGEM DE EMERGÊNCIA, o SFE40.

Descrição do Produto:

O Painel Elétrico NR-12 da Engenharia Adequada permite que qualquer máquina ou equipamento possa ser operada de maneira segura pelo seu operador.

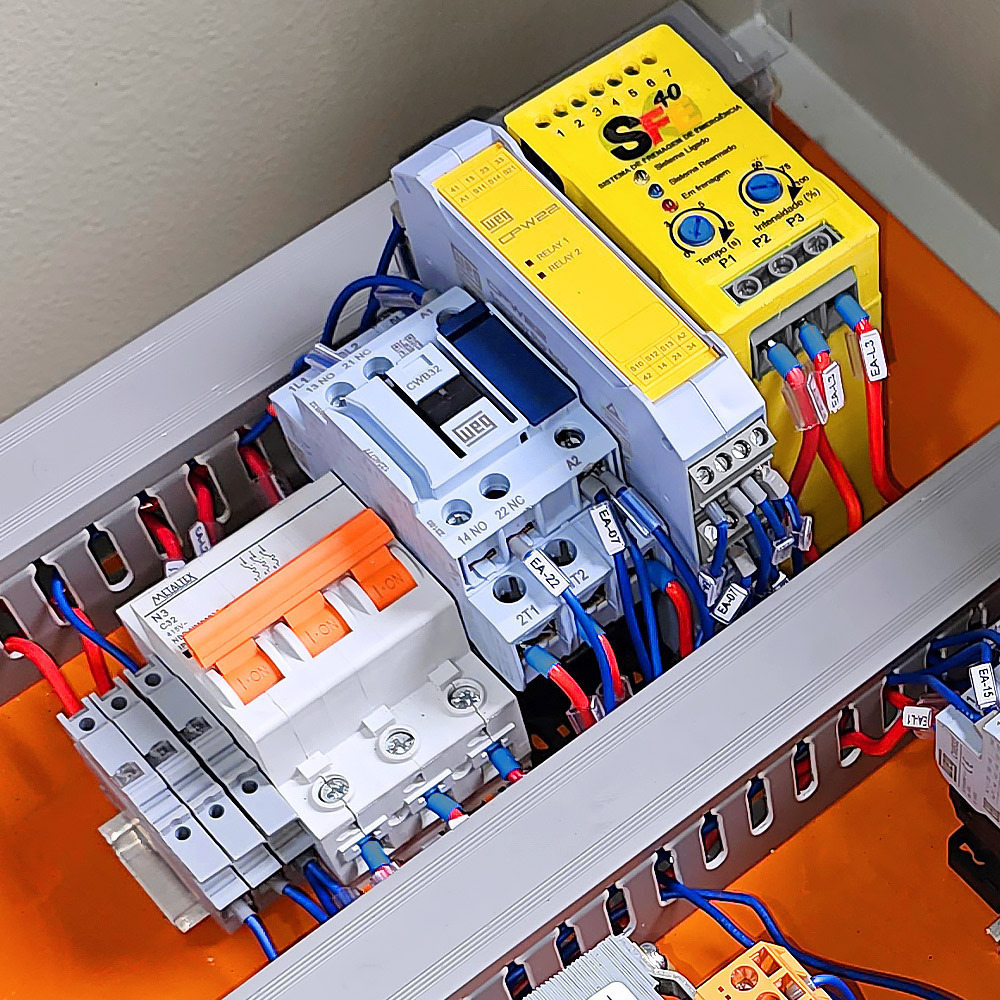

Desenvolvido para atender às diretrizes e exigência da NR-12 (norma regulamentadora nº 12), o Painel Elétrico da Engenharia Adequada funciona com partida direta de motor elétrico. Agrega o Relé de Segurança CPW22 da WEG, e sua montagem espaçada e atende até os mais rigorosos padrões industriais, além do rearme manual para aprimorar ainda mais o monitoramento de segurança e o comando em 24Vca.

O Painel Elétrico modelo PNE3-FLD-1E é o painel elétrico de categoria 3 ou 4 (PL 'D' ou ‘E’) mais seguro, adaptável e versátil do mercado, além de agregar o exclusivo SISTEMA DE FRENAGEM DE EMERGÊNCIA (SFE) que freia o motor do equipamento em caso de emergência.

Aplicações mais comuns:

O modelo PNE3-FLD-1E é ideal para realizar a adequação NR-12 em máquinas que possuem um risco de acidente mais considerável, tais como Serras, Tupias, Policorte, Desengrosso, Bobinadores, e muitas outras.

É o Painel Elétrico NR-12 ideal para ligar e desligar o motor elétrico do seu equipamento, com segurança e dentro da NR-12! O diferencial é o exclusivo SISTEMA DE FRENAGEM DE EMERGÊNCIA, para aprimorar ainda mais a segurança do Painel Elétrico NR-12, a montagem espaçada atende até os mais rigorosos padrões industriais, com sua instalação e operação do bem simplificada, além de já agregar bornes preparados, com ligação 2NF, para integrar botões de emergência, sensores ou outros dispositivos de segurança.

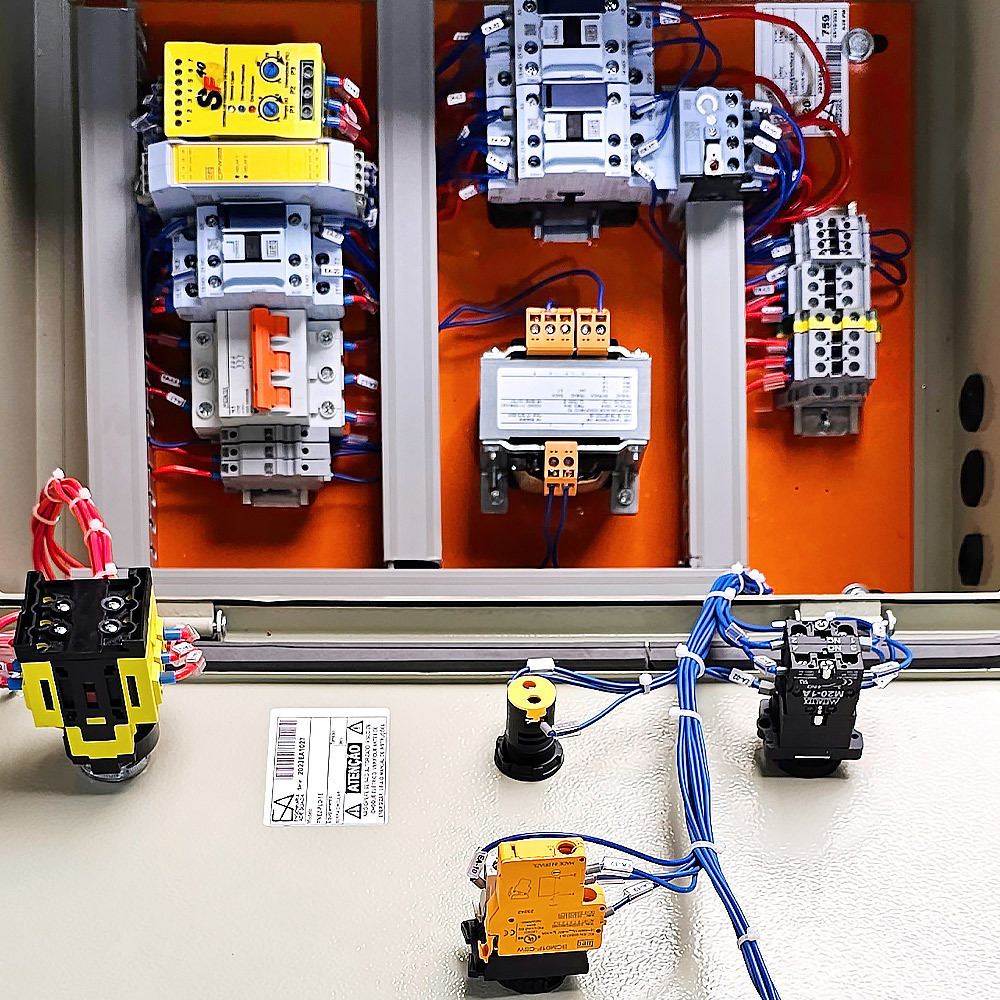

Componentes e Especificações Técnicas do Produto:

·        Manual de Instruções de instalação e operação, A.R.T – Fabricação e Diagrama Elétrico

·        Tipo de montagem: compacta

·        Tensão de trabalho: 127Vca, 220Vca (mono ou trifásico), 380 ou 440Vca

·        Tensão de Comando: 24Vca

·        Tipo da caixa de montagem: Metálica, tam: 500x400x200mm

·        Relé de Segurança: Categoria 4 (CPW22 - WEG)

·        Disposição dos botões: Na caixa de montagem

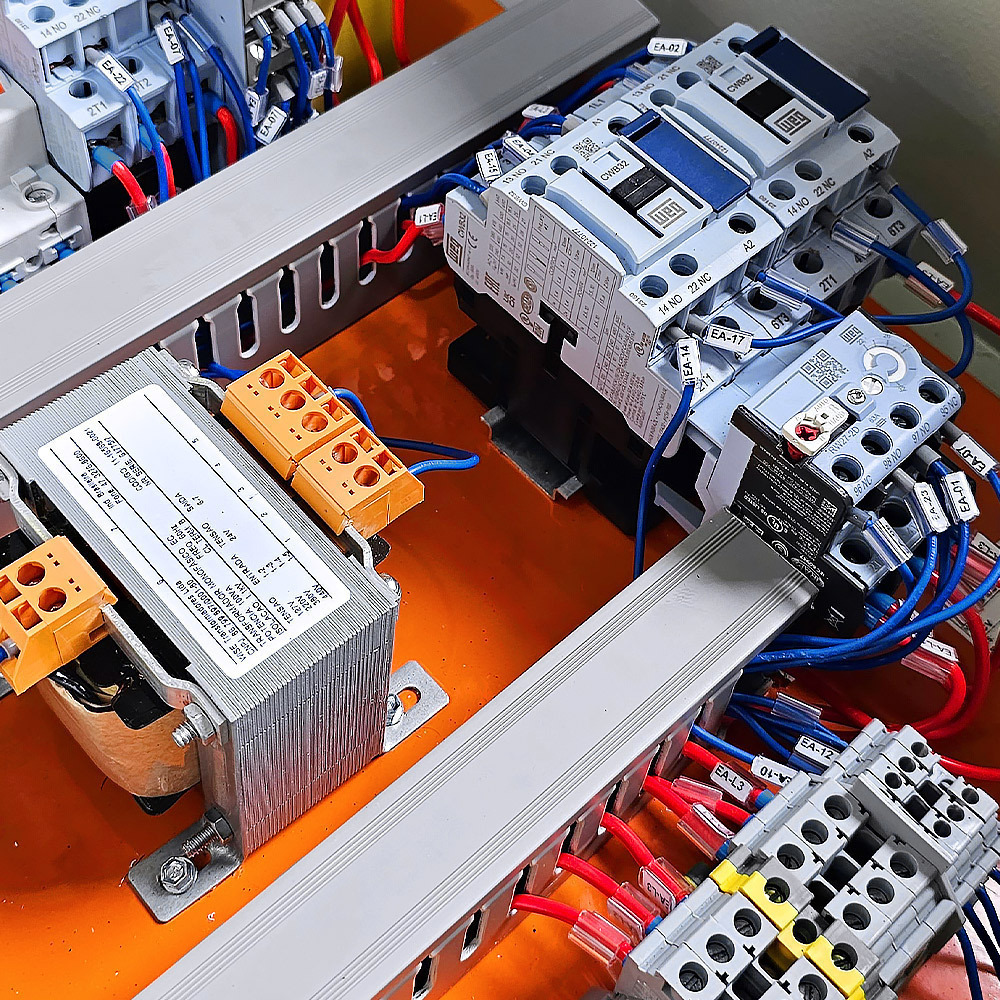

·        Corrente nominal máxima: 27A (Contatores CWB de 32A - WEG)

·        Número de motores: 1 (um)

·        Tipo de partida: Direta

·        Sistema de Frenagem de Emergência (SFE): Sim, SFE40

·        Modo de acionamento do Motor: botão liga / desliga

·        Entrada / Saída de energia: Bornes SAK

·        Acessórios: Nenhum

Garantias e Condições do Produto:

3 meses de garantia legal + 9 meses de garantia contratual, contra defeitos de fabricação.

Observações:

Equipamento que atende Categoria 3 ou 4 ou Performance Level 'D' ou ‘E’.

A Engenharia Adequada não se responsabiliza pela compra de Painéis Elétricos que não se enquadram na categoria de segurança exigida pela Apreciação de Riscos do equipamento.

O padrão de fornecimento para esse Painel Elétrico NR-12 é ligação da tensão de trabalho em 220Vca e Relé Térmico com ajuste de 23 a 32A. Caso necessite de alterações, entre em contato com nossa equipe.

Embora mantenhamos estoque regular, em algumas situações, pode ser necessário um curto período de fabricação para reposição dos estoques. Pedimos que realize sua compra com confiança, pois asseguramos que o prazo de envio não excederá 5 dias úteis, com a confirmação detalhada durante a aprovação do pedido.

Imagens meramente ilustrativas, o produto poderá sofrer alterações em seu layout de montagem, mantendo as mesmas funções da descrição.

Perguntas Frequentes sobre o Produto:

1.      Qual a diferença, na prática, entre a categoria 2 e a categoria 3 ou 4?

A partir da categoria 2 já é exigido que o operador frequentemente realize verificações constantes da segurança na máquina e é justamente o “REARME” que proporciona esta verificação. Na categoria 2, no entanto, não é necessário o “Relé de Segurança”, visto que se aplica em máquinas com menor potencial risco de acidentes. Já na categoria 3 ou 4, aí sim, o “Relé de Segurança” é necessário.

2.      Qual o motivo para que os comandos sejam em 24Vca?

Pela NR-12, toda máquina deve operar em “extrabaixa” tensão, ou seja, até 24Vca ou até 60Vcc. Isso protege o operador de eventuais choques elétricos, o que gera uma enorme segurança na operação do equipamento.

3.      Qual a função da Chave Geral com bloqueio para cadeado?

São duas funções com grande importância. A primeira é para que no momento da manutenção do equipamento, o mesmo esteja totalmente bloqueado, impossibilitando dele se energizar repentinamente. A segunda é para que o operador possa “trancar” a máquina impedindo que pessoas não autorizadas possam energizar o equipamento.

4.      Em qual tensão (ou “voltagem”) esse Painel Elétrico pode funcionar?

O PNE3-FLD-1E, pode trabalhar na tensão de 127Vca, 220Vca, sendo mono ou bifásico, ou também trifásico, e pode também trabalhar na tensão de 380Vca ou 440Vca, para verificar como ligar em cada uma das tensões é só consulta o Manual de Instruções que acompanha o Painel Elétrico NR-12. Lembrando sempre que a tensão de comando é de 24Vca.

5.      Qual a potência máxima ou corrente nominal máxima que o PNE3-FLD-1E pode trabalhar?

Por utilizar contator de 32 amperes, limitamos a no máximo 27 amperes. Isso equivale a um motor de 2cv em 127V, 5cv em 220V mono ou bifásico, motor de 10cv em 220V trifásico ou um motor de 15cv em 380V ou motor de 20cv em 440Vca.
