Painel Elétrico NR-12 da Engenharia Adequada.
Modelo PNC4-YD/LD/CH-1E
Montagem compacta, com modo automático e manual, partida estrela-triangulo, atende até a Categoria 3 ou 4 da NR-12 e suporta até 33 A.
O Painel Elétrico NR-12 da Engenharia Adequada permite que qualquer máquina ou equipamento possa ser operada de maneira segura pelo seu operador. Partida estrela-triângulo com comutação temporizada automática, acionado por botão liga / desliga e a chave seletora para seleção de modo automático ou manual de operação.
No modo automático deve ser ligado um sinal NA de um comando de outro equipamento, pressostato de compressores ou outros que ao sinal ser fechado (NF), o painel é ligado automaticamente, no modo manual, o comando de partida é realizado através do botão liga / desliga.
Desenvolvido para atender às diretrizes e exigência da NR-12 (norma regulamentadora nº 12), o Painel Elétrico da Engenharia Adequada funciona com partida direta de motor elétrico. Agrega o Relé de Segurança CPW22 da WEG, além do rearme manual para aprimorar ainda mais o monitoramento de segurança e o comando em 24Vca.

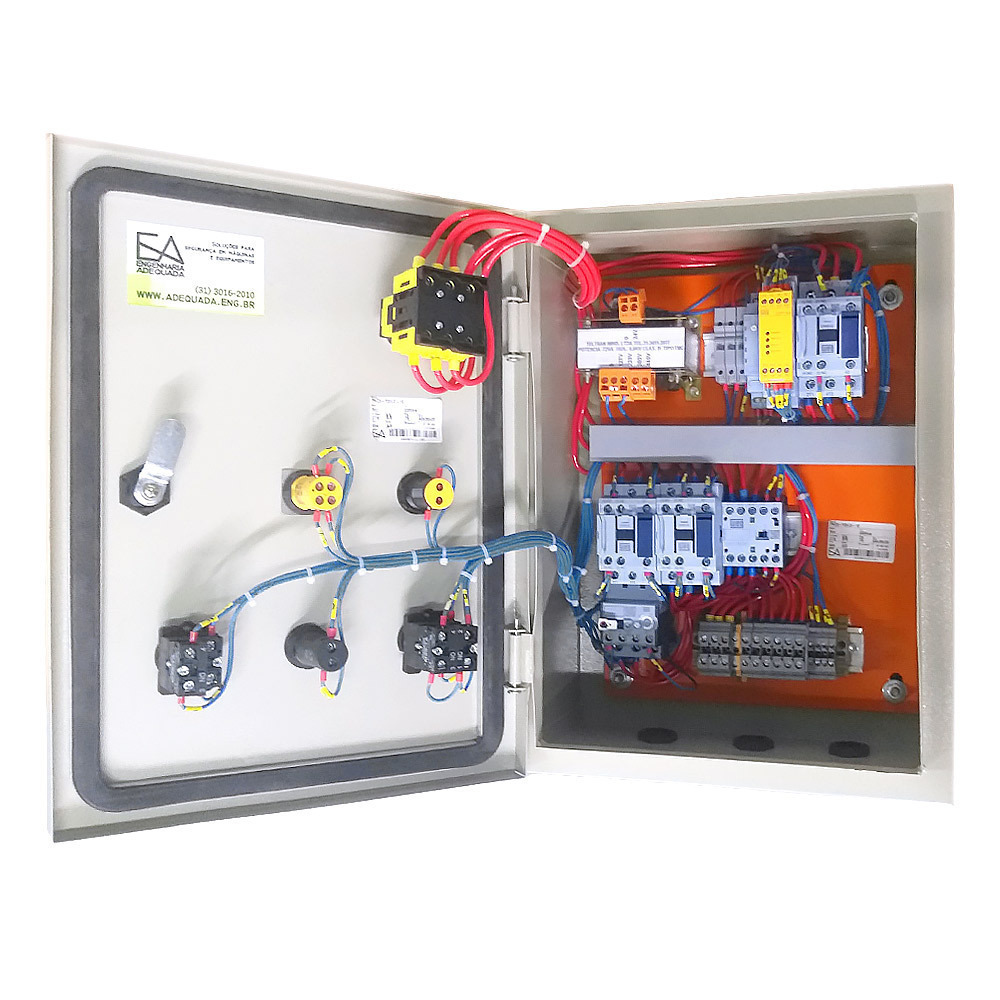

O Painel Elétrico modelo PNC4-YD/LD/CH-1E é o painel elétrico de categoria 3 ou 4 (PL ‘D’ ou 'E') com a montagem compacta e bem dimensionada, para partida estrela-triangulo (YD), seguro e muito adaptável, o que o torna o Painel NR-12, partida YD com melhor custo x benefício do mercado.
O modelo PNC4-YD/LD/CH-1E é ideal para realizar a adequação NR-12 em máquinas com partida estrela-triângulo, que é comumente utilizada em aplicações de motores elétricos trifásicos de média e alta potência, onde a redução da corrente de partida é necessária.

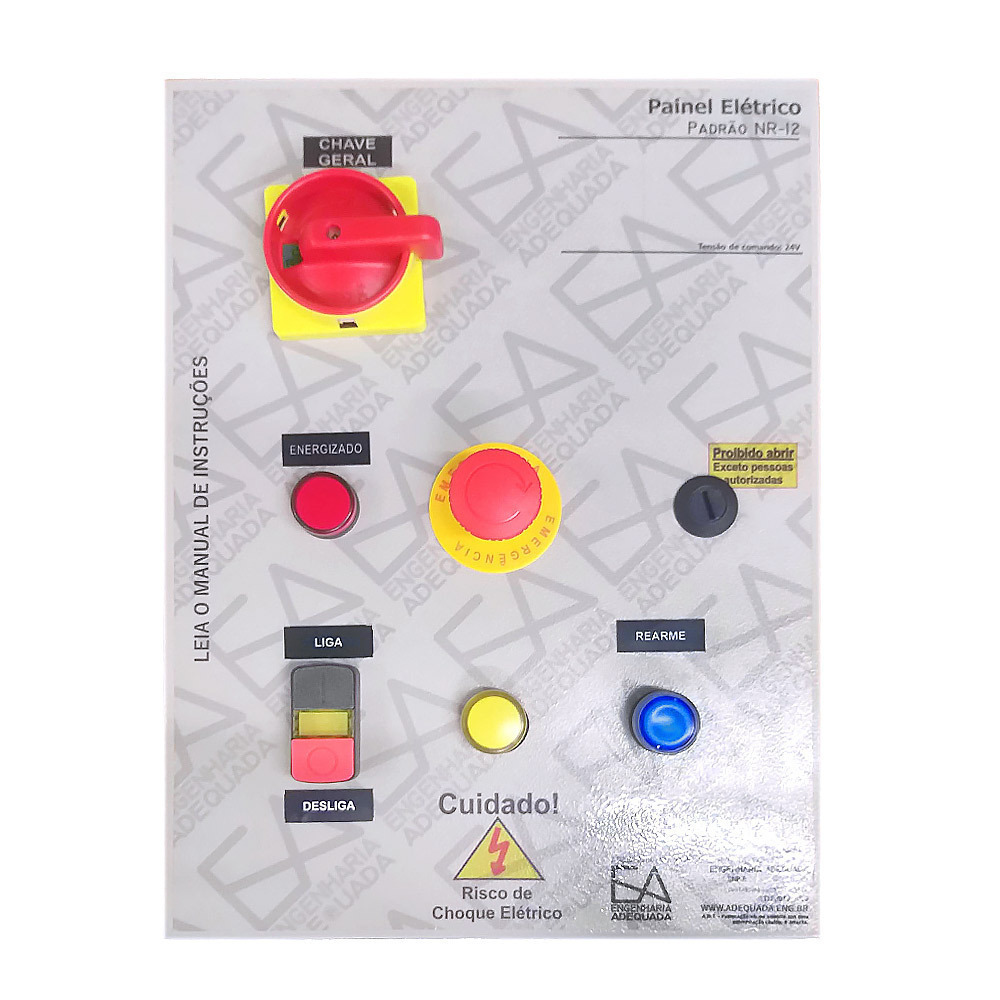

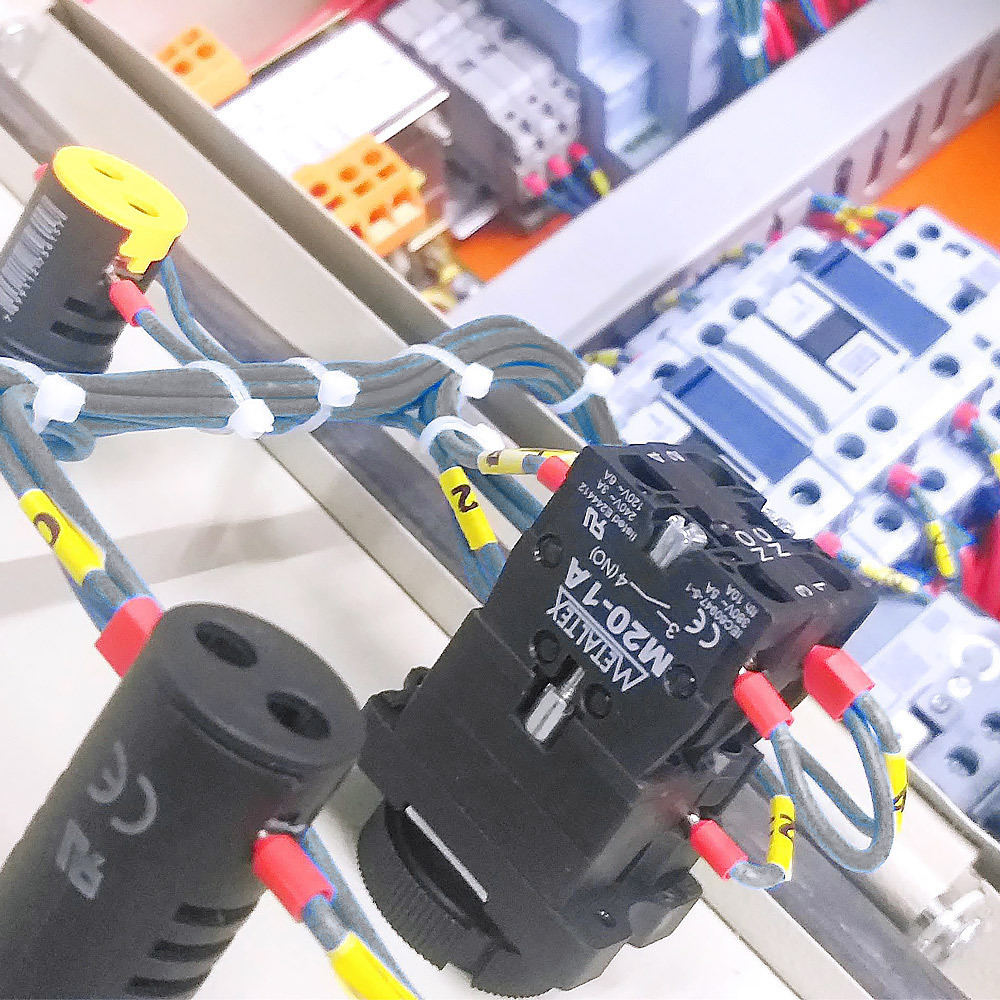

É o Painel Elétrico NR-12 ideal para ligar e desligar o motor elétrico do seu equipamento, com segurança e dentro da NR-12! O diferencial é sua montagem compacta e muito otimizada, facilitando a instalação e operação do Painel Elétrico NR-12, além de já agregar bornes preparados, com ligação 2NF, para integrar botões de emergência, sensores ou outros dispositivos de segurança.
Algumas das aplicações mais comuns incluem: Compressores e Exaustores, além de máquinas as quais é necessário ter um comando automático de partida, entre outras.
· Manual de Instruções de instalação e operação, A.R.T – Fabricação e Diagrama Elétrico
· Tipo de montagem: compacta
· Tensão de trabalho: 220Vca (trifásico), 380Vca ou 440Vca.
· Tensão de Comando: 24Vca

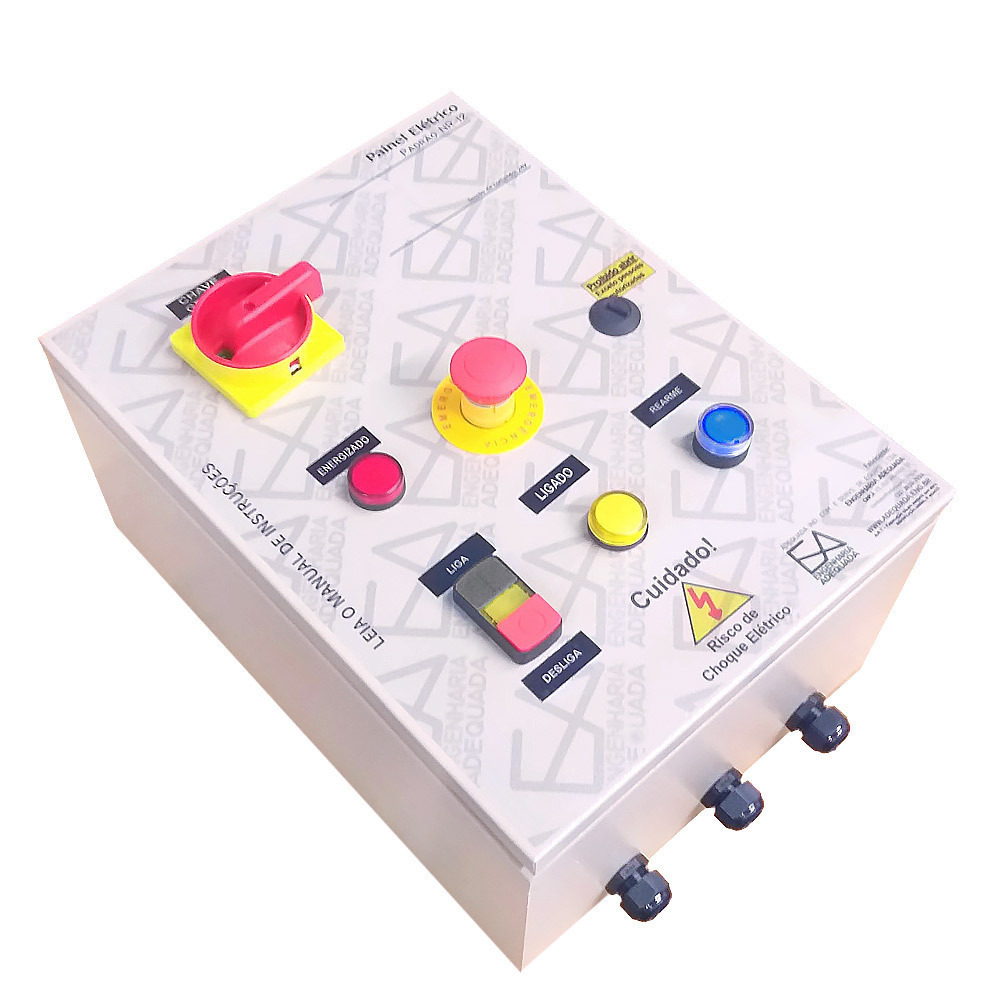

· Tipo da caixa de montagem: Metálica, tam: 400x300x200mm
· Relé de Segurança: Categoria 4 (CPW22 - WEG)
· Disposição dos botões: Na caixa de montagem

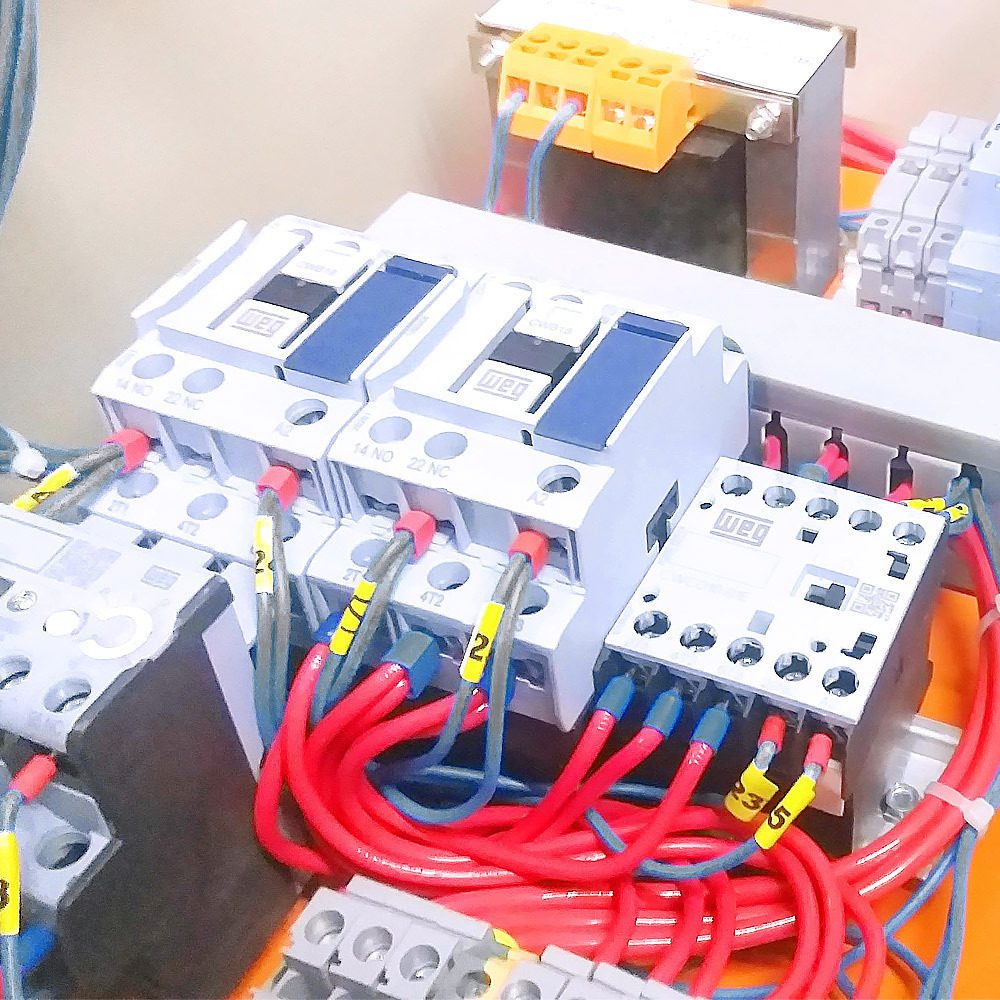

· Corrente nominal máxima: 33A (Contator principal de 38A, para comutação YD 2 x 32A e 1 X 16A, todos CWB ou CWC - WEG)
· Número de motores: 1 (um)
· Tipo de partida: estrela-triangulo (YD)
· Sistema de Frenagem de Emergência (SFE): Não
· Modo de acionamento do Motor: botão liga / desliga
· Entrada / Saída de energia: Bornes SAK
· Acessórios: Relé temporizador YD, para comutação automática da partida, sinaleiro indicativo de motor partindo e motor ligado, bornes SAK para integração de sinal NA para comando automático.
3 meses de garantia legal + 9 meses de garantia contratual, contra defeitos de fabricação.
Equipamento que atende Categoria 3 ou 4 ou Performance Level 'D' ou ‘E’.
A Engenharia Adequada não se responsabiliza pela compra de Painéis Elétricos que não se enquadram na categoria de segurança exigida pela Apreciação de Riscos do equipamento.
O padrão de fornecimento para esse Painel Elétrico NR-12 é ligação da tensão de trabalho em 220Vca e Relé Térmico com ajuste de 23 a 32A. Caso necessite de alterações, entre em contato com nossa equipe.
Embora mantenhamos estoque regular, em algumas situações, pode ser necessário um curto período de fabricação para reposição dos estoques. Pedimos que realize sua compra com confiança, pois asseguramos que o prazo de envio não excederá 10 dias úteis, com a confirmação detalhada durante a aprovação do pedido.
Imagens meramente ilustrativas, o produto poderá sofrer alterações em seu layout de montagem, mantendo as mesmas funções da descrição.
1. Qual a diferença, na prática, entre a categoria 2 e a categoria 3 ou 4?
A partir da categoria 2 já é exigido que o operador frequentemente realize verificações constantes da segurança na máquina e é justamente o “REARME” que proporciona esta verificação. Na categoria 2, no entanto, não é necessário o “Relé de Segurança”, visto que se aplica em máquinas com menor potencial risco de acidentes. Já na categoria 3 ou 4, aí sim, o “Relé de Segurança” é necessário.
2. Qual o motivo para que os comandos sejam em 24Vca?
Pela NR-12, toda máquina deve operar em “extrabaixa” tensão, ou seja, até 24Vca ou até 60Vcc. Isso protege o operador de eventuais choques elétricos, o que gera uma enorme segurança na operação do equipamento.
3. Qual a função da Chave Geral com bloqueio para cadeado?
São duas funções com grande importância. A primeira é para que no momento da manutenção do equipamento, o mesmo esteja totalmente bloqueado, impossibilitando dele se energizar repentinamente. A segunda é para que o operador possa “trancar” a máquina impedindo que pessoas não autorizadas possam energizar o equipamento.
4. Em qual tensão (ou “voltagem”) esse Painel Elétrico pode funcionar?
O PNC4-YD/LD-1E, pode trabalhar na tensão de 220Vca, trifásico, e pode também trabalhar na tensão de 380Vca e até 440Vca, para verificar como ligar em cada uma das tensões é só consulta o Manual de Instruções que acompanha o Painel Elétrico NR-12. Lembrando sempre que a tensão de comando é de 24Vca.
5. Qual a potência máxima ou corrente nominal máxima que o PNC4-YD/LD/CH-1E pode trabalhar?
Por utilizar contator de 38 amperes, limitamos a no máximo 33 amperes. Isso equivale a um motor de motor de 12,5cv em 220V trifásico, motor de 20cv em 380V ou motor de 25cv em 440V.
6. Quais os benefícios da partida estrela-triângulo?
Redução de custos: requer menos componentes do que outros métodos de partida; Redução da corrente de partida: em até 1/3 em comparação com a partida direta, reduzindo o impacto no sistema elétrico e queda de tensão na rede. Redução de danos ao motor: ajuda a reduzir o desgaste do motor, prolongando sua vida útil. Economia de energia: permite uma redução significativa do pico de corrente de partida, resultando em economia de energia em comparação com a partida direta. Maior confiabilidade: aumentar a confiabilidade do motor, reduzindo o estresse no sistema elétrico. Fácil de implementar: pode ser usado em uma ampla variedade de aplicações de motores elétricos trifásicos.
