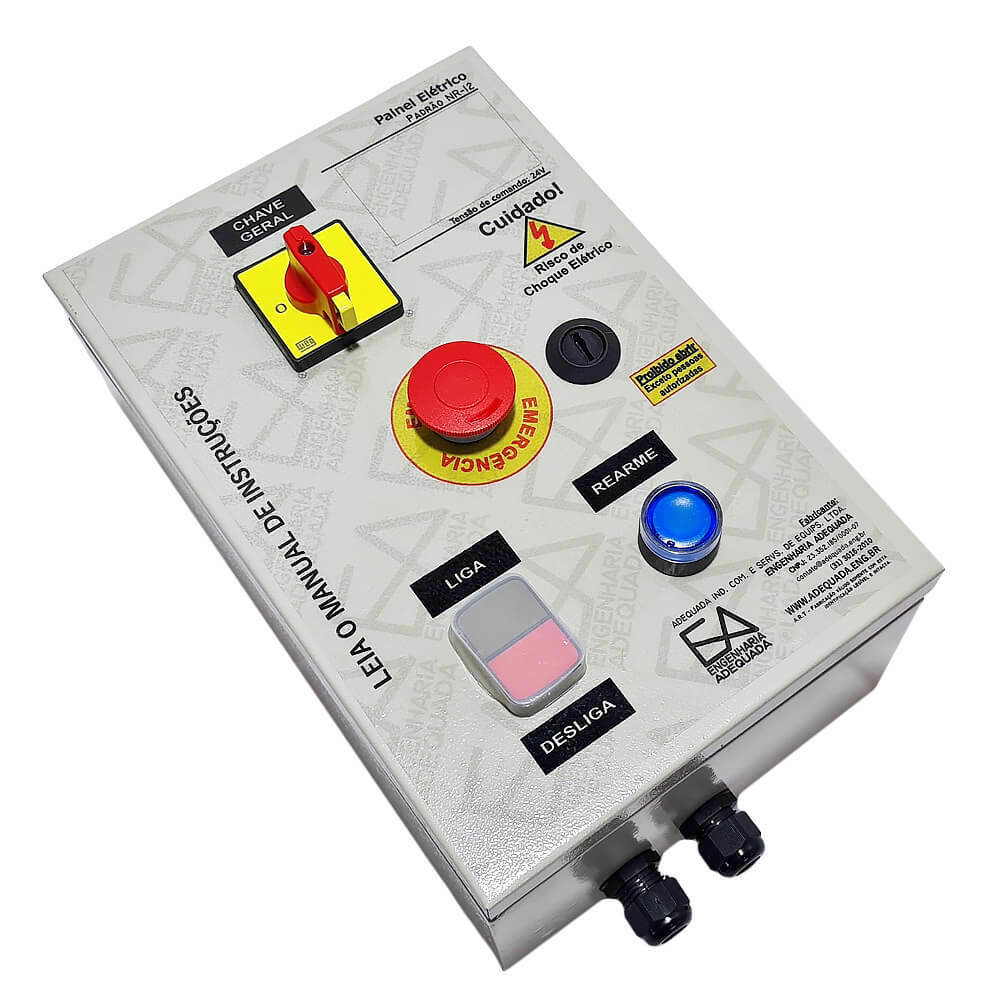

Painel Elétrico NR-12 da Engenharia Adequada.
Modelo PNC2-LD.
Atende à Categoria 3 da NR-12 e suporta até 14 A.
O Painel Elétrico NR-12 da Engenharia Adequada permite que qualquer máquina ou equipamento possa ser operada de maneira segura pelo seu operador.

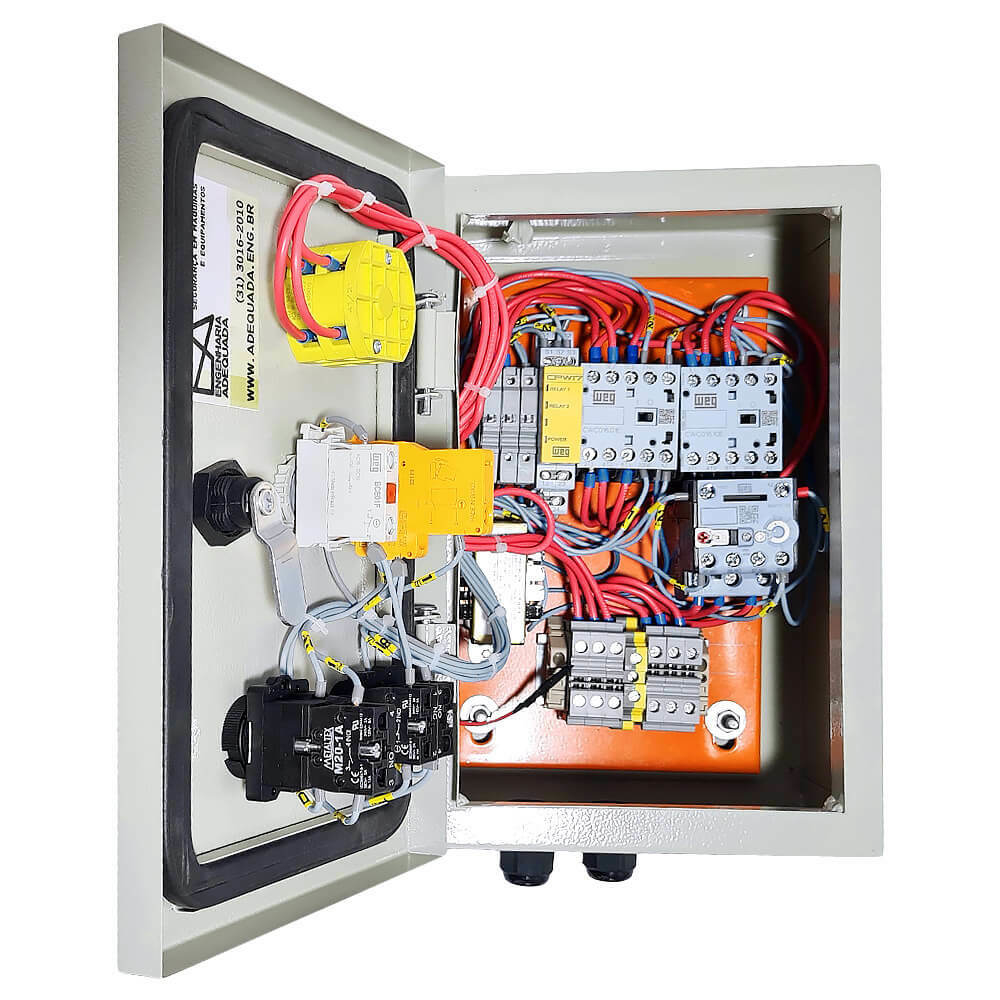

Desenvolvido para atender às diretrizes e exigência da NR-12 (norma regulamentadora nº 12), o Painel Elétrico da Engenharia Adequada funciona com partida direta de motor elétrico. Agrega o Relé de Segurança CPW17 da WEG, além do rearme manual para aprimorar ainda mais o monitoramento de segurança e o comando em 24Vca.
O Painel Elétrico modelo PNC2-LD é o painel elétrico de categoria 3 (PL 'D') mais seguro, adaptável e com menor custo de mercado.
O modelo PNC2-LD é ideal para realizar a adequação NR-12 em máquinas com menor risco de acidentes como Betoneiras, Furadeiras de Bancada, Esmeril, Argamassadeiras, Lavadoras, Máquinas de costura, Policorte, e muitas outras.
É o Painel Elétrico NR-12 ideal para ligar e desligar o motor elétrico do seu equipamento, com segurança e dentro da NR-12! O diferencial é sua montagem compacta e muito otimizada, facilitando a instalação e operação do Painel Elétrico NR-12.
· Manual de Instruções de instalação e operação, A.R.T – Fabricação e Diagrama Elétrico
· Tipo de montagem: compacta
· Tensão de trabalho: 220Vca (mono ou trifásico), 380 Vca
· Tensão de Comando: 24Vca
· Tipo da caixa de montagem: Metálica, tam: 300x200x150mm

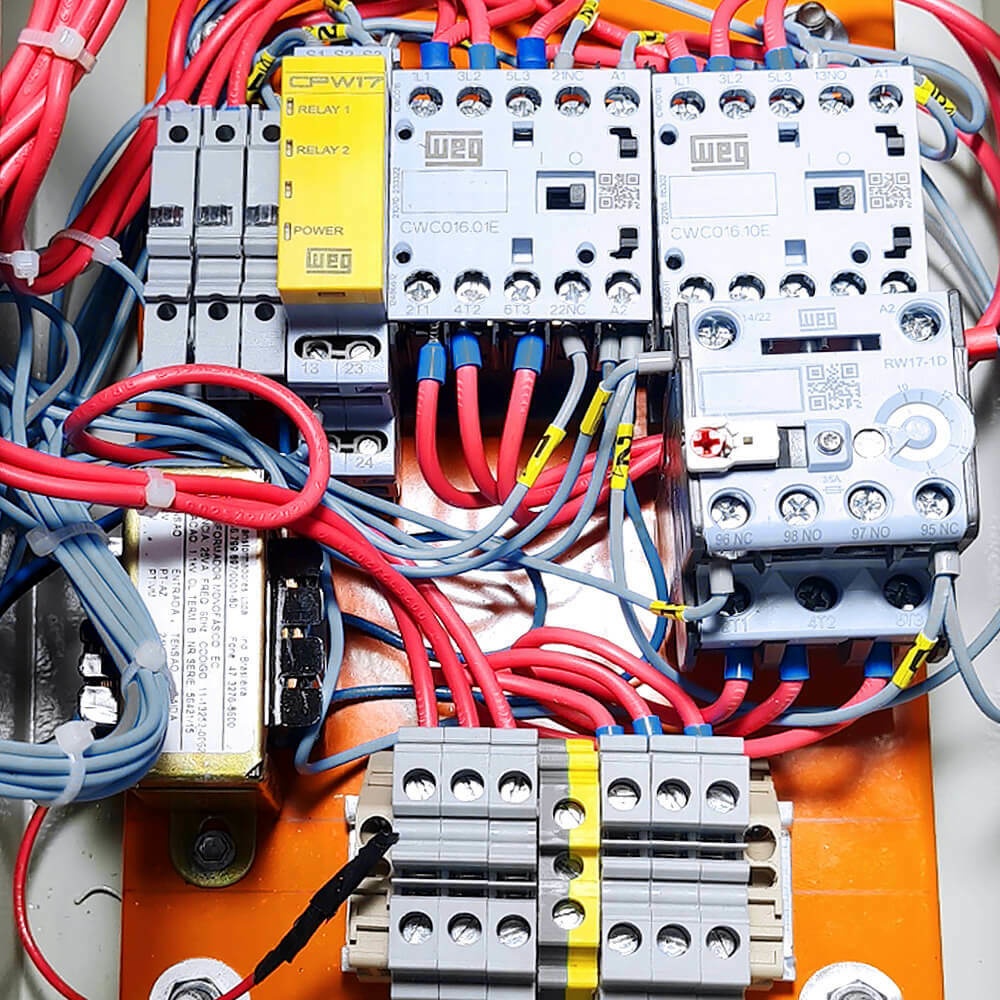

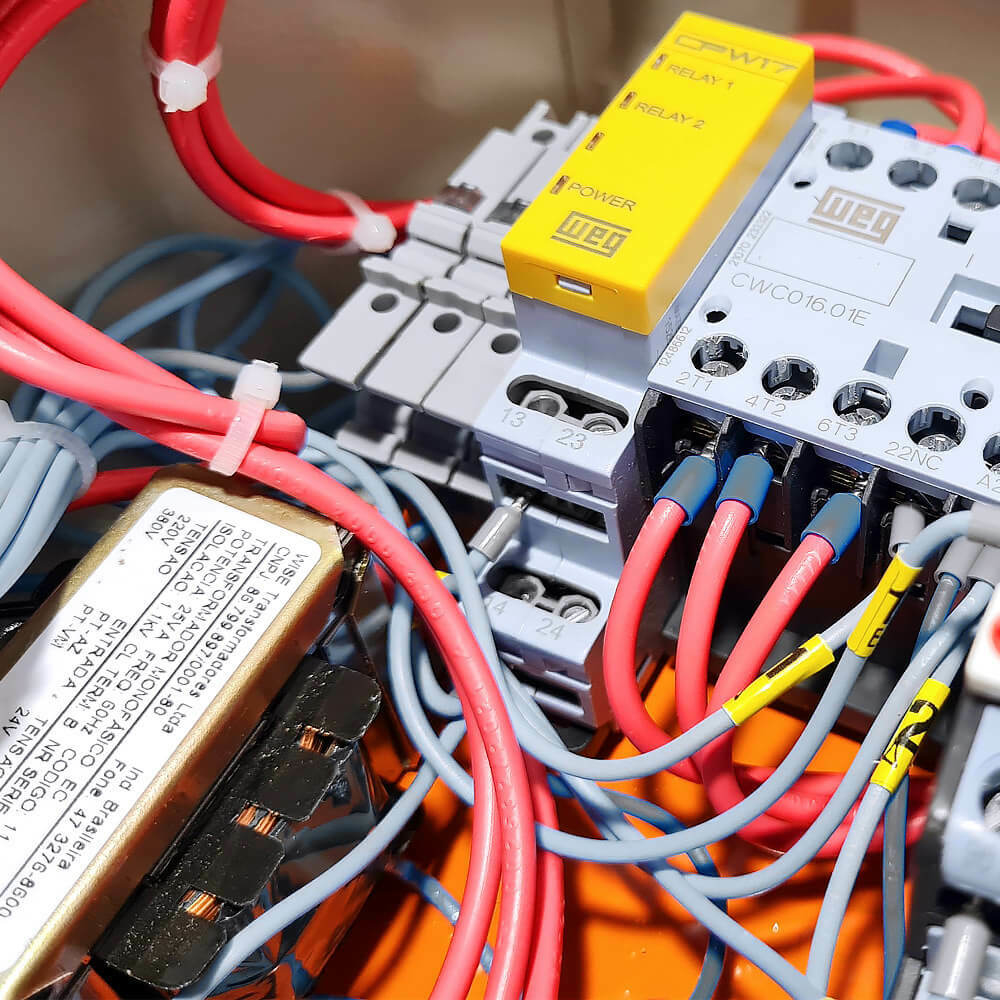

· Relé de Segurança: Categoria 3 (CPW17 - WEG)
· Disposição dos botões: Na caixa de montagem
· Corrente nominal máxima: 14A (Contatores CWC de 16A - WEG)
· Número de motores: 1 (um)
· Tipo de partida: Direta
· Sistema de Frenagem de Emergência (SFE): Não
· Modo de acionamento do Motor: botão liga / desliga
· Entrada / Saída de energia: Bornes SAK
· Acessórios: Nenhum
3 meses de garantia legal + 9 meses de garantia contratual, contra defeitos de fabricação.
Equipamento que atende Categoria 3 ou Performance Level 'D'.
A Engenharia Adequada não se responsabiliza pela compra de Painéis Elétricos que não se enquadram na categoria de segurança exigida pela Apreciação de Riscos do equipamento.
O padrão de fornecimento para esse Painel Elétrico NR-12 é ligação da tensão de trabalho em 220Vca e Relé Térmico com ajuste de 10 a 15A. Caso necessite de alterações, entre em contato com nossa equipe.
Embora mantenhamos estoque regular, em algumas situações, pode ser necessário um curto período de fabricação para reposição dos estoques. Pedimos que realize sua compra com confiança, pois asseguramos que o prazo de envio não excederá 5 dias úteis, com a confirmação detalhada durante a aprovação do pedido.
Imagens meramente ilustrativas, o produto poderá sofrer alterações em seu layout de montagem, mantendo as mesmas funções da descrição.
1. Qual a diferença, na prática, entre a categoria 2 e a categoria 3 ou 4?
A partir da categoria 2 já é exigido que o operador frequentemente realize verificações constantes da segurança na máquina e é justamente o “REARME” que proporciona esta verificação. Na categoria 2, no entanto, não é necessário o “Relé de Segurança”, visto que se aplica em máquinas com menor potencial risco de acidentes. Já na categoria 3 ou 4, aí sim, o “Relé de Segurança” é necessário.
2. Qual o motivo para que os comandos sejam em 24Vca?
Pela NR-12, toda máquina deve operar em “extrabaixa” tensão, ou seja, até 24Vca ou até 60Vcc. Isso protege o operador de eventuais choques elétricos, o que gera uma enorme segurança na operação do equipamento.

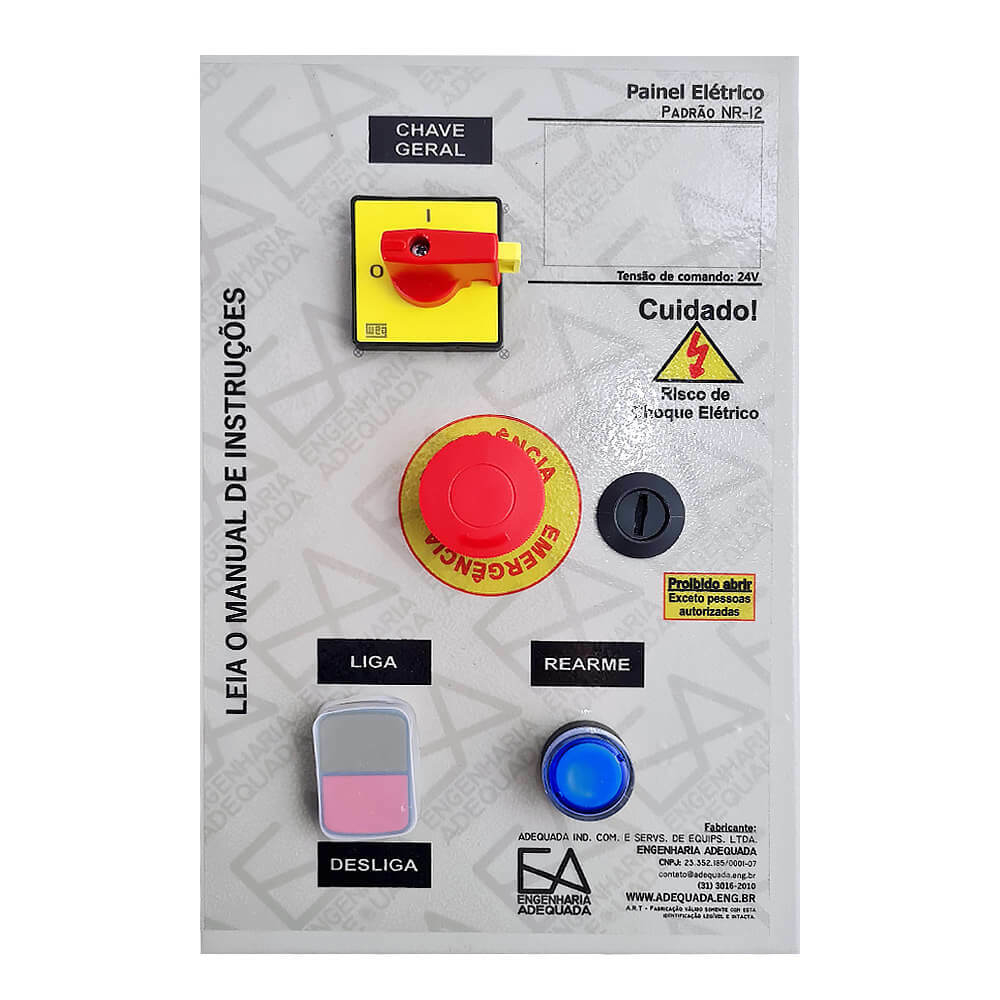

3. Qual a função da Chave Geral com bloqueio para cadeado?
São duas funções com grande importância. A primeira é para que no momento da manutenção do equipamento, o mesmo esteja totalmente bloqueado, impossibilitando dele se energizar repentinamente. A segunda é para que o operador possa “trancar” a máquina impedindo que pessoas não autorizadas possam energizar o equipamento.
4. Em qual tensão (ou “voltagem”) esse Painel Elétrico pode funcionar?
O PNC2-LD, pode trabalhar na tensão de 220Vca, sendo mono ou bifásico, ou também trifásico, e pode também trabalhar na tensão de 380Vca, para verificar como ligar em cada uma das tensões é só consulta o Manual de Instruções que acompanha o Painel Elétrico NR-12. Lembrando sempre que a tensão de comando é de 24Vca.
5. Qual a potência máxima ou corrente nominal máxima que o PNC2-LP pode trabalhar?
Por utilizar contatores de 16 amperes, limitamos a no máximo 14 amperes. Isso equivale a um motor de 3cv em 220V mono ou bifásico, ou motor de 5cv em 220V trifásico ou um motor de 7,5cv em 380V.
