Modelo:

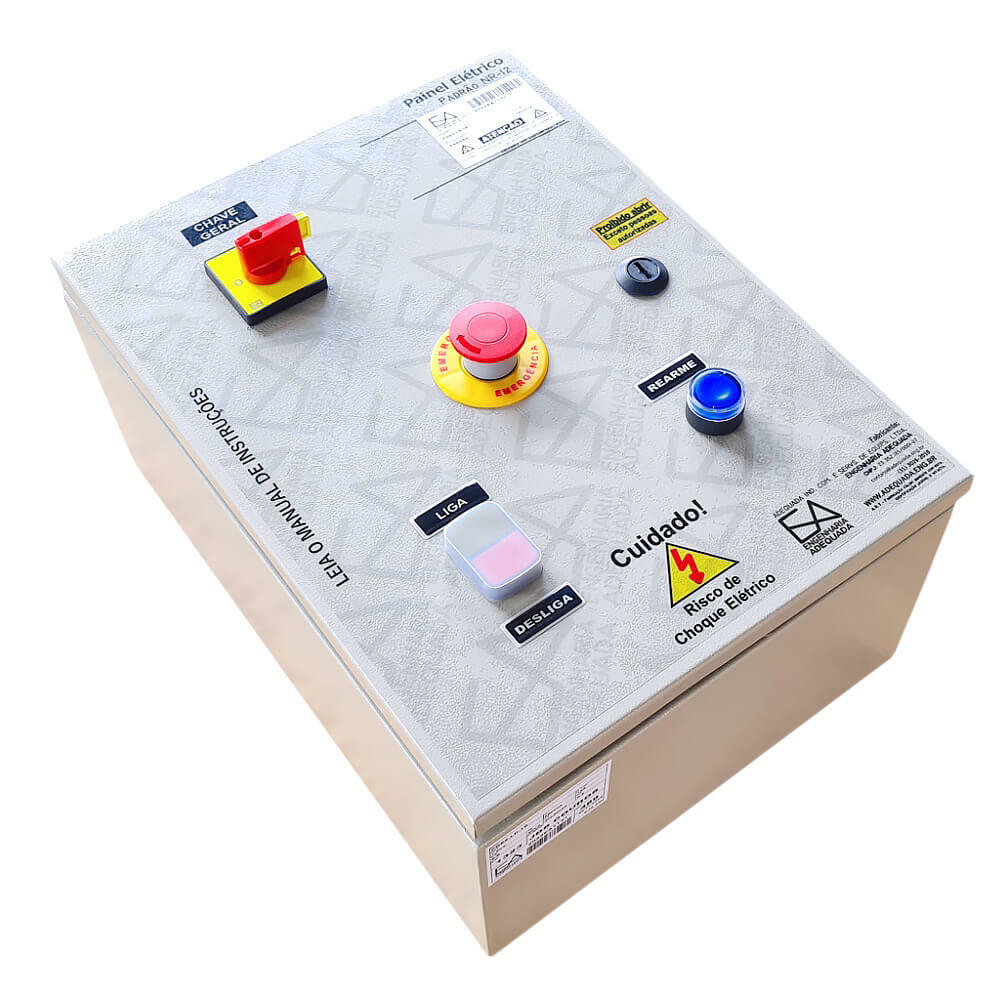

Painel Elétrico NR-12 da Engenharia Adequada.
Modelo PNE3-LD-1E. Atende à Categoria 3 ou 4 da NR-12 e suporta até 27 A (Espaçada).
Descrição do Produto:
Partida direta de motor elétrico com acionamento através botão liga / desliga, entrada 2NF em série com a emergência.
Dentro do padrão exigido pela NR-12, abrange cat. 3 ou 4.

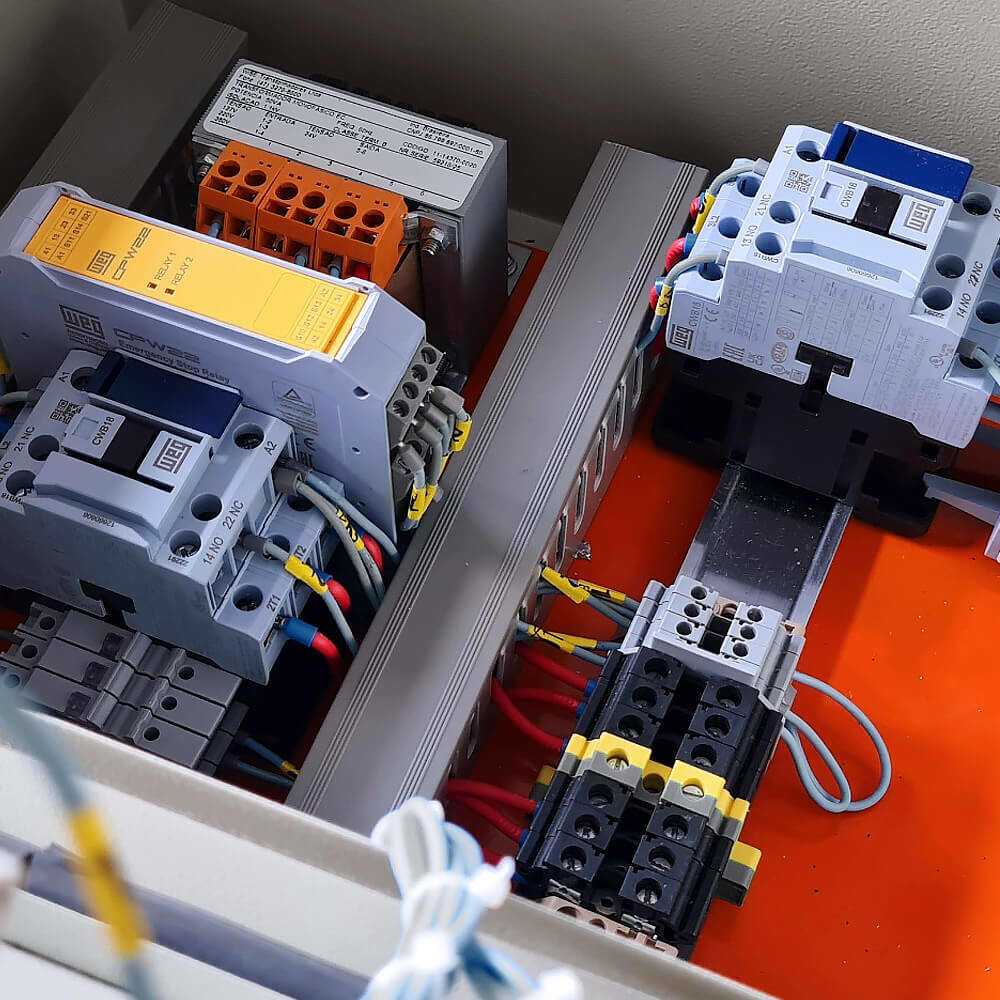

Relé de Segurança cat.4 (CPW-22 WEG), rearme manual, comandos em 24Vca, redundância, mínimo dois contatores ligados em série, chave geral com trava para cadeado, botão de emergência duplamente monitorado (WEG - certificado cat. 4), proteção sobre corrente do comando (fusíveis), proteção sobre corrente do motor elétrico (relé de sobrecarga ou disjuntor motor).
Aplicações mais comuns:
O modelo PNE3-LD-1E é ideal para realizar a adequação NR-12 em máquinas com menor risco de acidentes como Betoneiras, Furadeiras de Bancada, Esmeril, Argamassadeiras, Lavadoras, Máquinas de costura, Sistemas de exaustão de ar ambientais e muitas outras.
É o Painel Elétrico NR-12 ideal para ligar e desligar o motor elétrico do seu equipamento, com segurança e dentro da NR-12, já que agregando o Relé de Segurança CPW22 ou CP-D, o que confere o atendimento até à categoria 4 de segurança!
O grande diferencial que o PNE3-LD-1E pode suportar uma corrente elétrica de até 15 A e possui uma montagem espaçada ideal para as insdustrias!
Componentes e Especificações Técnicas do Produto:
- Tipo de montagem: espaçada
- Tensão de trabalho: 127/220/380/440 Vca (à definir)
- Tensão de comando: 24Vca,

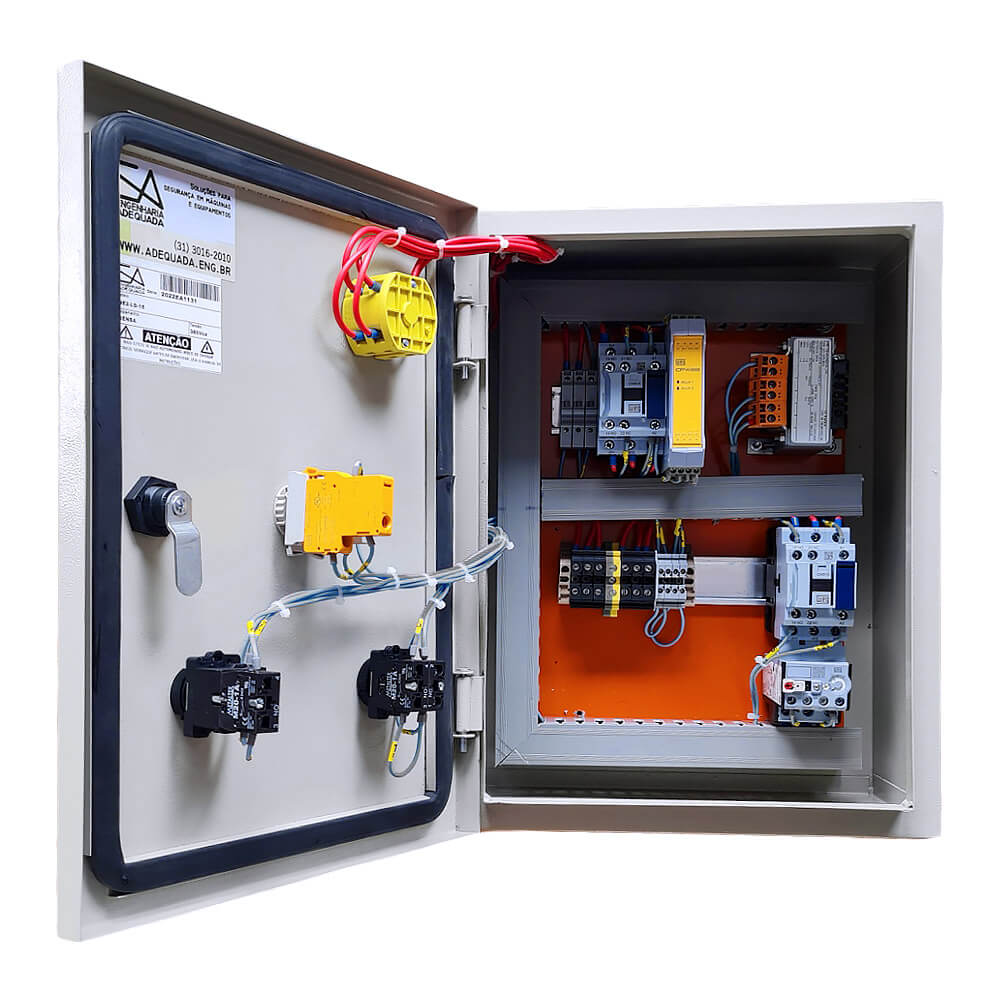

- Tipo da caixa de montagem: Metálica, tam: 400x300x200mm
- Relé de Segurança: Categoria 4, CP-D ou CPW22 - WEG

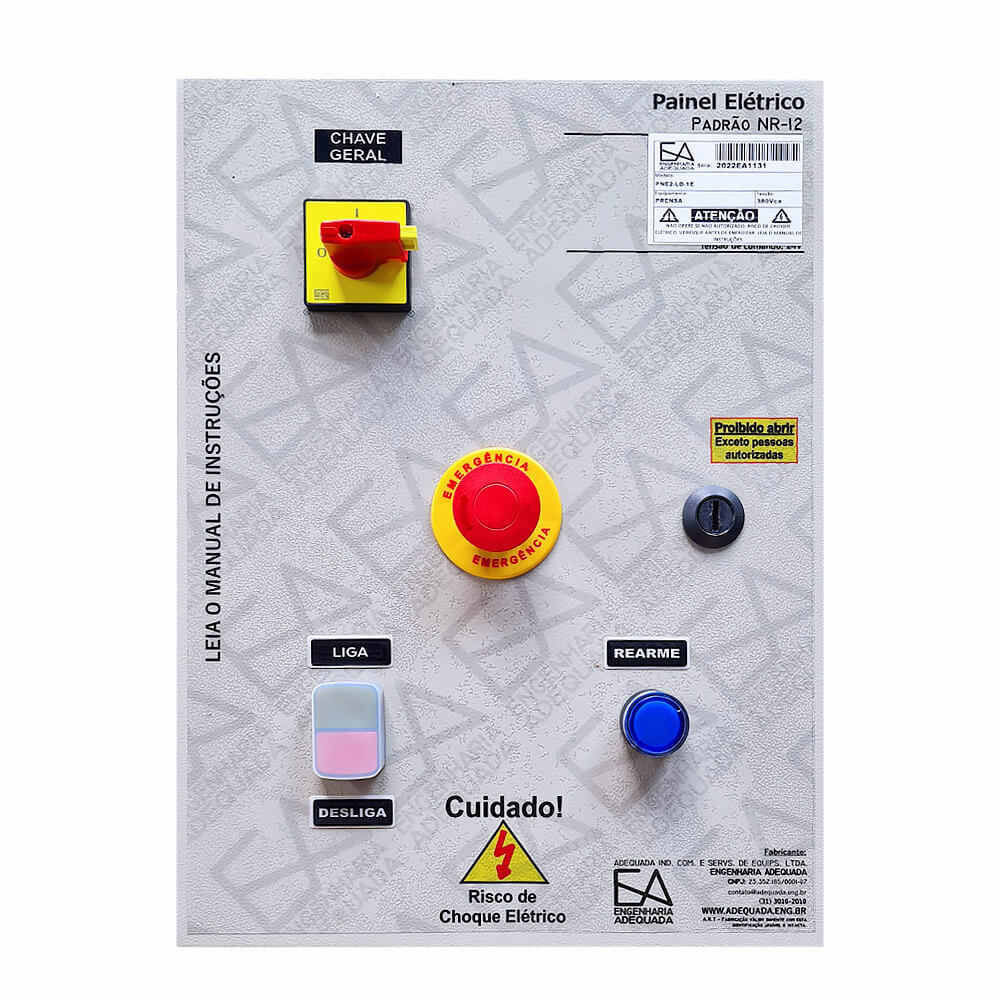

- Disposição dos botões: Na caixa de montagem
- Corrente nominal máxima: 27A, contatores de 32A, CWB - WEG
- Número de motores: 1 (um)
- Tipo de partida: Direta
- Sistema de Frenagem de Emergência (SFE): Não
- Modo de acionamento Motor 1: botão liga / desliga

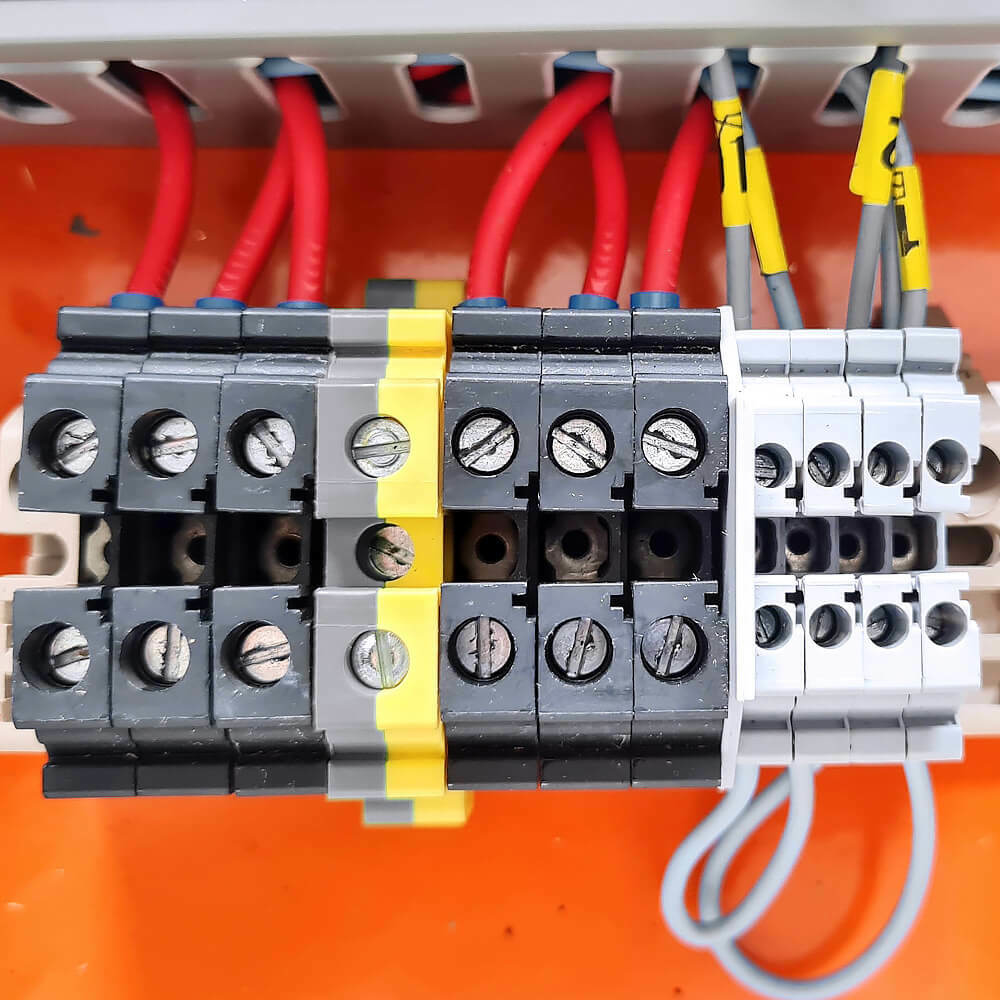

- Entrada / Saída de energia: Bornes SAK
- Acessórios: Nenhum
- Segurança adicional: Entrada 2NF em série com a emergência
- Outros: Nenhum
Garantias e Condições do Produto:
3 meses de garantia legal + 9 meses de garantia contratual, contra defeitos de fabricação.
Observações:
Equipamento que atende Categoria 3 ou 4.
A Engenharia Adequada não se responsabiliza pela compra de Painéis Elétricos que não se enquadram na categoria de segurança exigida pela Apreciação de Riscos do equipamento.
Imagens meramente ilustrativas, o produto poderá sofrer alterações em seu layout de montagem, mantendo as mesmas funções da descrição.
Perguntas e Respostas sobre o Produto:
Qual a diferença, na prática, entre a categoria 2 e a categoria 3 ou 4?
A partir da categoria 2, já é exigido que o operador frequentemente realize verificações constantes da segurança na máquina e é justamente o “REARME” que proporciona esta verificação. Na categoria 2, no entanto, não é necessário o “Relé de Segurança”, visto que se aplica em máquinas com menor potencial risco de acidentes. Já na categoria 3 ou 4, aí sim, o “Relé de Segurança” é necessário.
Qual o motivo para que os comandos sejam em 24Vca?
Pela NR-12, toda máquina deve operar em “extrabaixa” tensão, ou seja, até 24Vca ou até 60Vcc, isso protege o operador de eventuais choques elétricos, o que gera uma enorme segurança na operação do equipamento.
Qual a função da Chave Geral com bloqueio para cadeado?
São duas funções com grande importância. A primeira é para que no momento da manutenção do equipamento, ele esteja totalmente bloqueado, impossibilitando dele se energizar repentinamente. A segunda é para que o operador possa “trancar” a máquina impedindo que pessoas não autorizadas possam energizar o equipamento.
Em qual tensão (ou “voltagem”) esse Painel Elétrico pode funcionar?
O PNE3-LD-1E, pode trabalhar na tensão de 127Vca, 220Vca, sendo mono ou bifásico, ou também trifásico, e pode também trabalhar na tensão de 380Vca ou 440Vca, para verificar como ligar em cada uma das tensões é só consulta o Manual de Instruções que acompanha o Painel Elétrico NR-12. Lembrando sempre que a tensão de comando é de 24Vca.
Qual a potência máxima ou corrente nominal máxima que o PNE3-LD-1E, pode trabalhar?
Por utilizar contator de 32 amperes, limitamos a no máximo 27 amperes. Isso equivale a um motor de 2cv em 127V, 5cv em 220V mono ou bifásico, motor de 10cv em 220V trifásico ou um motor de 15cv em 380V ou motor de 20cv em 440Vca.
