Modelo:
Painel Elétrico NR-12 da Engenharia Adequada.
Modelo PEC2/YD3.
Atende à Categoria 2 da NR-12 e suporta até 27 A, com partida estrela triângulo.
Descrição do Produto:
O Painel Elétrico NR-12 PEC2/YD3 da Engenharia Adequada permite que qualquer máquina ou equipamento possa ser operada de maneira segura pelo seu operador, com partida estrela-triangulo, em cat. 2.
Desenvolvido para atender às diretrizes e exigência da NR-12 (norma regulamentadora nº 12), o Painel Elétrico da Engenharia Adequada funciona com partida estrela-triangulo de motor elétrico. Agrega o rearme manual para aprimorar ainda mais o monitoramento de segurança e o comando em 24Vca.
Aplicações mais comuns:
O modelo PEC-YD3 é ideal para realizar a adequação NR-12 em máquinas com partida estrela-triângulo, que é comumente utilizada em aplicações de motores elétricos trifásicos de média e alta potência, onde a redução da corrente de partida é necessária.
Algumas das aplicações mais comuns incluem: Bombas centrífugas, Compressores, Ventiladores, Transportadores, Máquinas de moldagem por injeção, Sistemas de HVAC (ventilação e ar-condicionado).

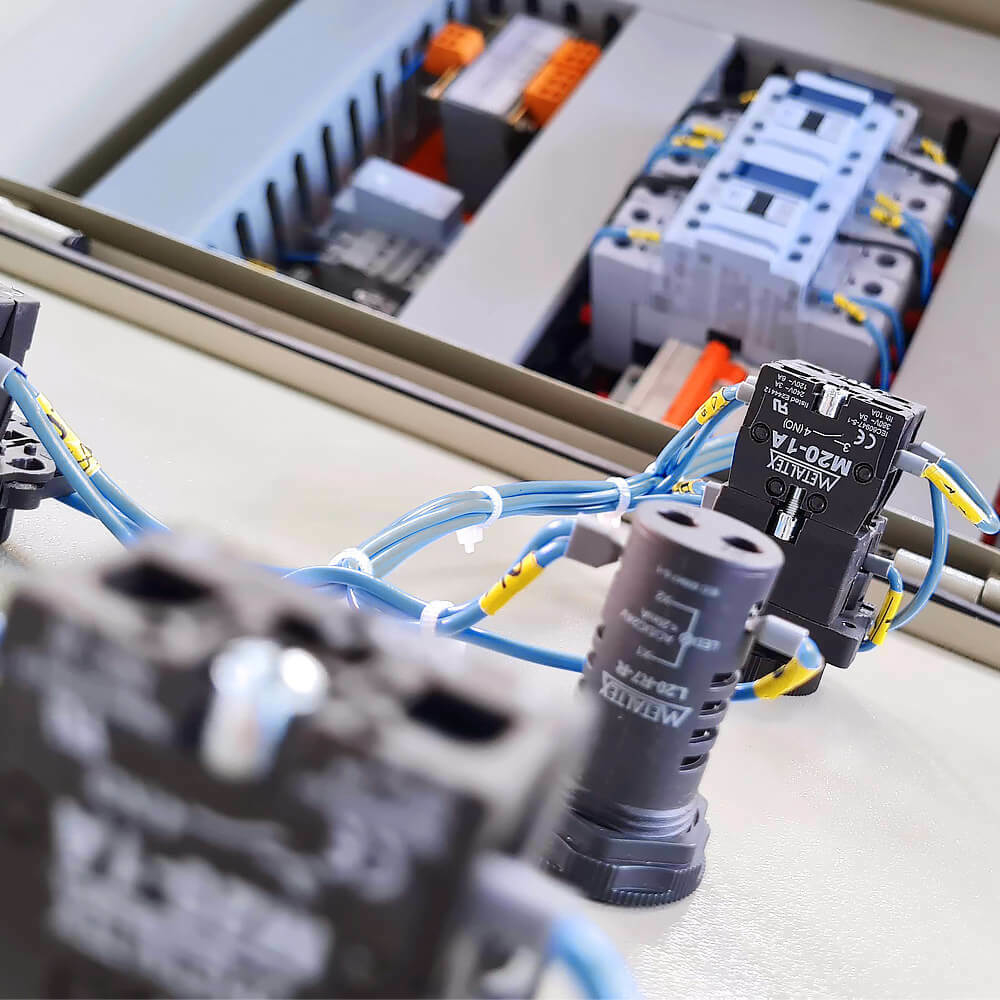

Componentes e Especificações Técnicas do Produto:

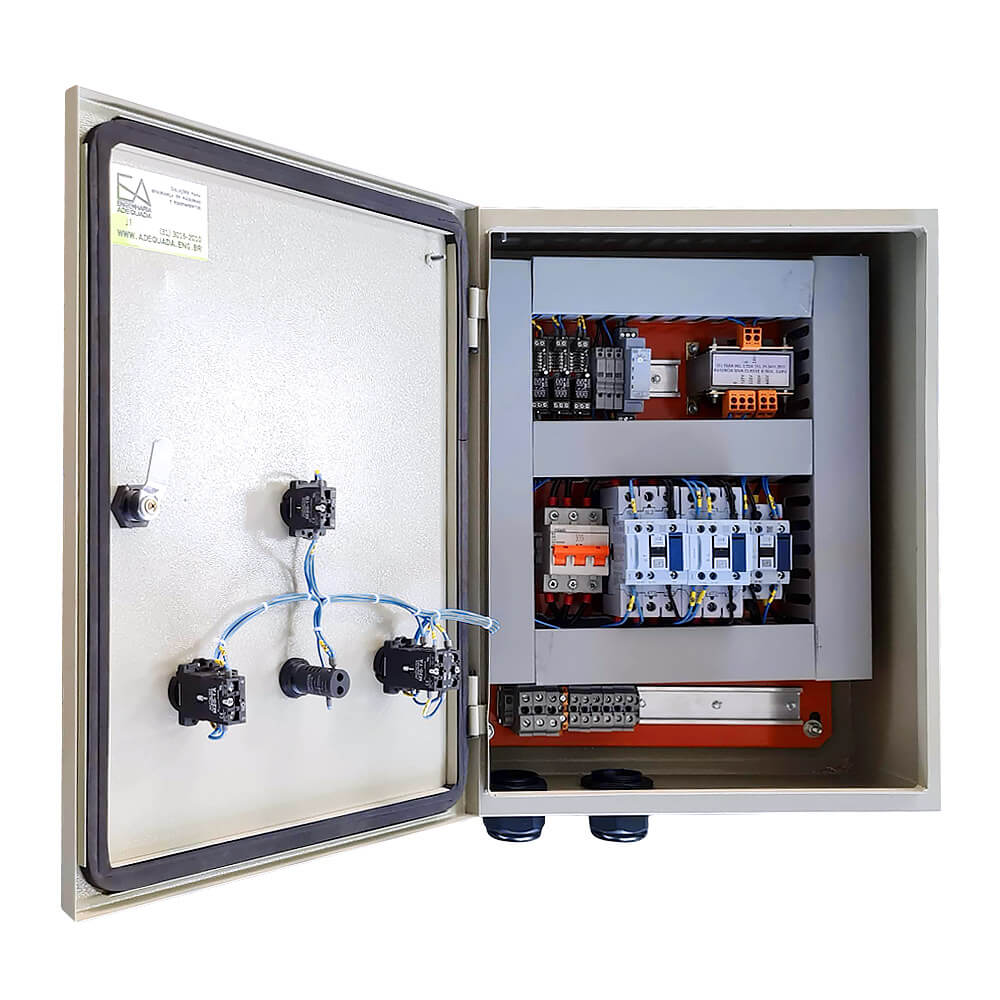

- Tipo de montagem: semi-espaçada
- Tensão de trabalho: 220Vca (trifásico), 380Vca ou 440Vca (à definir)
- Tensão de comando: 24Vca,
- Tipo da caixa de montagem: Metálica, tam: 400x300x200mm
- Tipo de partida: partida estrela triangulo

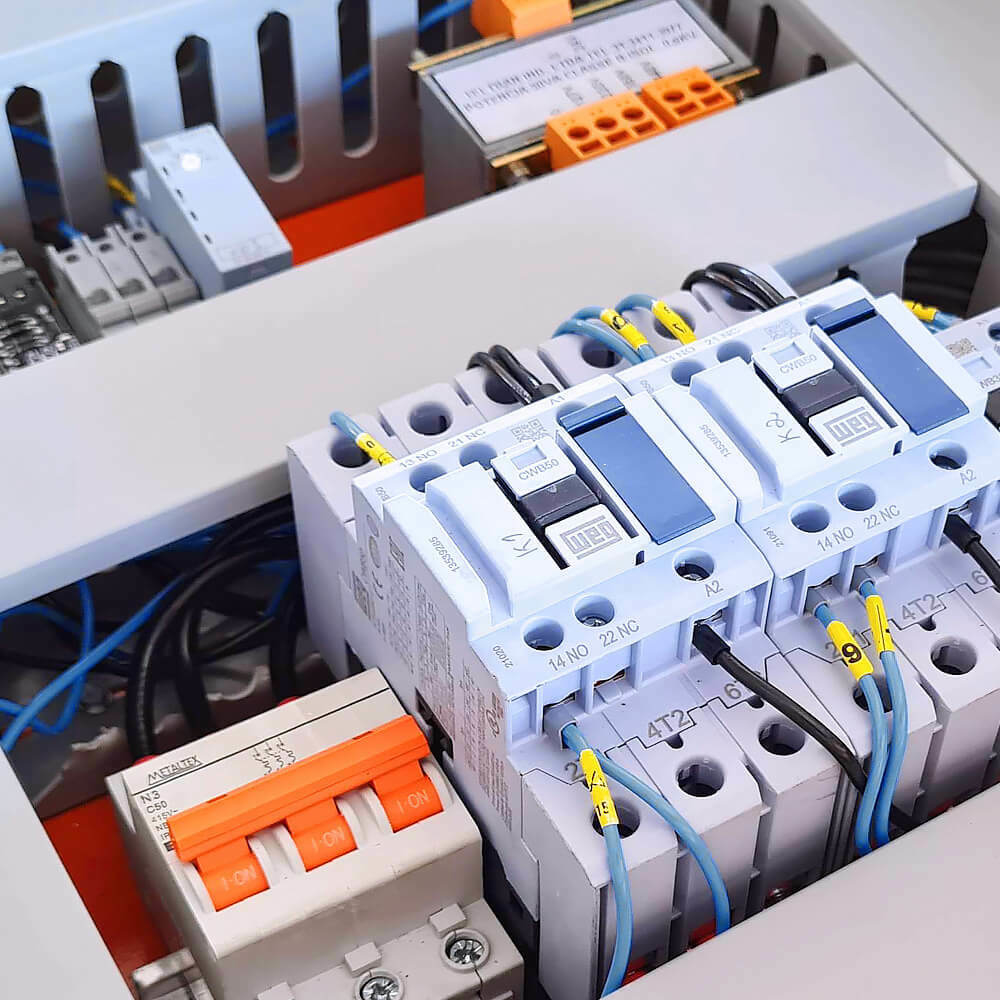

- Corrente nominal máxima: 27A. (para comutação YD: 2 x contator 18A (CWB - WEG) e 1 x contator 16A (CWC - WEG)
- Disposição dos botões: Na porta da caixa de montagem
- Número de motores: 1

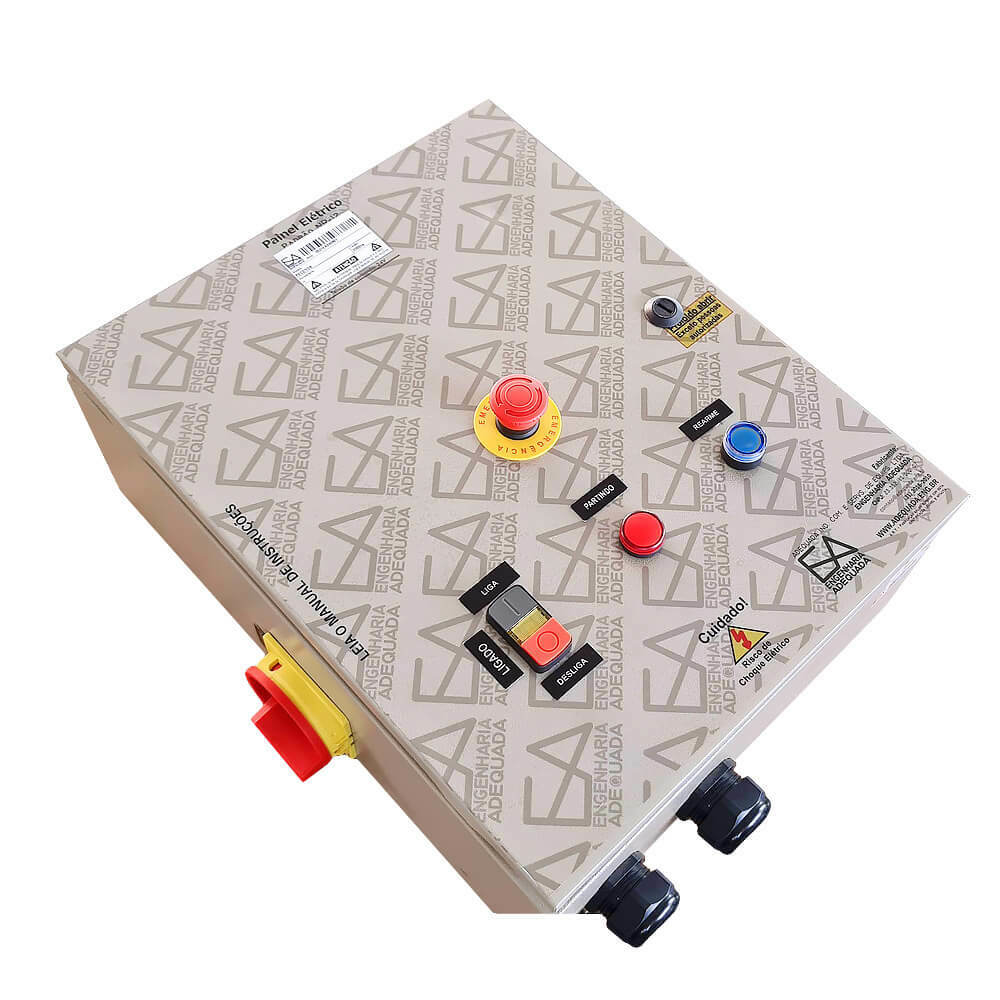

- Segurança: Comandos em 24Vca, Botão de Emergência (1NF) e Chave Geral com bloqueio para cadeado, sinaleiro de motor partindo e motor ligado
- Botão Rearme: Sim, manual (relé convencional de interface)
- Modo de acionamento: botão liga / desliga
- Entrada / Saída de energia: Bornes 'SAK'
- Opcional: nenhum
Garantias e Condições do Produto:
3 meses de garantia legal + 9 meses de garantia contratual, contra defeitos de fabricação.
Observações:
Equipamento que atende Categoria 2 ou Performance Level 'C'.
A Engenharia Adequada não se responsabiliza pela compra de Painéis Elétricos que não se enquadram na categoria de segurança exigida pela Apreciação de Riscos do equipamento.
O padrão de fornecimento para esse Painel Elétrico NR-12 é ligação da tensão de trabalho em 220Vca e Relé Térmico com ajuste de 22 a 32A. Caso necessite de alterações, entre em contato com nossa equipe.
Embora mantenhamos estoque regular, em algumas situações, pode ser necessário um curto período de fabricação para reposição dos estoques. Pedimos que realize sua compra com confiança, pois asseguramos que o prazo de envio não excederá 5 dias úteis, com a confirmação detalhada durante a aprovação do pedido.
Imagens meramente ilustrativas, o produto poderá sofrer alterações em seu layout de montagem, mantendo as mesmas funções da descrição.
Perguntas Frequentes sobre o Produto:
- Qual a diferença, na prática, entre a categoria 2 e a categoria 3 ou 4?
A partir da categoria 2, já é exigido que o operador frequentemente realize verificações constantes da segurança na máquina e é justamente o “REARME” que proporciona esta verificação. Na categoria 2, no entanto, não é necessário o “Relé de Segurança”, visto que se aplica em máquinas com menor potencial risco de acidentes. Já na categoria 3 ou 4, aí sim, o “Relé de Segurança” é necessário.
- Qual o motivo para que os comandos sejam em 24Vca?
Pela NR-12, toda máquina deve operar em “extrabaixa” tensão, ou seja, até 24Vca ou até 60Vcc, isso protege o operador de eventuais choques elétricos, o que gera uma enorme segurança na operação do equipamento.
- Qual a função da Chave Geral com bloqueio para cadeado?
São duas funções com grande importância. A primeira é para que no momento da manutenção do equipamento, ele esteja totalmente bloqueado, impossibilitando dele se energizar repentinamente. A segunda é para que o operador possa “trancar” a máquina impedindo que pessoas não autorizadas possam energizar o equipamento.
- Em qual tensão (ou “voltagem”) esse Painel Elétrico pode funcionar?
O PEC2-YD3 pode trabalhar na tensão de 220Vca, trifásico, e pode também trabalhar na tensão de 380Vca ou 440Vca, para verificar como ligar em cada uma das tensões é só consultar o Manual de Instruções que acompanha o Painel Elétrico NR-12. Lembrando sempre que a tensão de comando é de 24Vca.
- Qual a potência máxima ou corrente nominal máxima que o PEC2/YD3 pode trabalhar?
O sistema de partida estrela-triângulo PEC2-YD3 tem como corrente máxima 27 amperes. Isso equivale a um motor de 10cv em 220V trifásico ou um motor de 15cv em 380Vca ou um motor de 20Cv em 440Vca.
6. Quais os benefícios da partida estrela-triângulo?
Redução de custos: requer menos componentes do que outros métodos de partida; Redução da corrente de partida: em até 1/3 em comparação com a partida direta, reduzindo o impacto no sistema elétrico e queda de tensão na rede. Redução de danos ao motor: ajuda a reduzir o desgaste do motor, prolongando sua vida útil. Economia de energia: permite uma redução significativa do pico de corrente de partida, resultando em economia de energia em comparação com a partida direta. Maior confiabilidade: aumentar a confiabilidade do motor, reduzindo o estresse no sistema elétrico. Fácil de implementar: pode ser usado em uma ampla variedade de aplicações de motores elétricos trifásicos.
